カーブミラー(道路反射鏡)

路地・路地裏に最適!Φ500ステンレスカーブミラー

ご要望に応えて500φミラーできました

Φ500樹脂枠リブミラー

欲しかった500Φステンレスミラー

ご要望に応えて製作しました。φ500のステンレスミラー・リブミラーは、狭い路地など、狭小スペースへの設置に最適です。
※ 寒い朝にも曇らない防曇仕様もあります。

<仕様>    重量: 3キログラム      鏡面R: 1200

特長

  1. φ500の小さな鏡面は、狭い路地など、狭小スペースへの設置に最適です。
  2. ステンレスミラーは、フードに復元力があり、しかも耐候性と柔軟性に優れたSRフード採用しています。
  3. リブミラーは、反射材を貼付したリブリングを柔軟性のある合成樹脂にすることで、接触時の損傷を回避します。

樹脂枠リブミラー

  樹脂枠リブミラーはこんなに柔軟!

樹脂枠のリブミラーが出来ました。SRフードと同じEVA樹脂で、復元力が有り、接触しても、傷つくことなく、接触危険度の高い場所への設置にも最適です。

こんな場所に最適です

電柱共架の狭い路地に

電柱共架の狭い路地に  狭い路地地図



こんな曲柱を使う狭いスペースにも

曲柱を使う狭いスペースに  路地地図

狭い路地にも設置できるリブミラーで視認性UP!

リブミラーで視認性UP!   路地地図

復元能力に優れたSRフード

復元能力に優れ、強い外圧を加えても破損することなく、元の形状に復元します。
特に他の樹脂材に比較して柔軟性に優れています。
熱安定性に優れ、特に高温域〔35℃〕での加熱減量変化が少ないです。
耐候性材を混入し、紫外線等による劣化の防止対策を施しています。
本来は透明ですが、着色等により耐候性がよくなります。

(本品はオレンジ色)

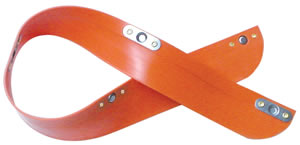

SRフード(やわらかフード)

柔らかフードを手で押さえた写真 やわらかフードから手を離した写真

EVA代表的性質

密度 g/m3引っ張り強さKg/m3伸び %脆化温度軟化点
0.93140800<-7570

設置場所に応じた様々な取付金具

取付金具

取付金具 60.5φ 76.3φ にも対応可能です。

電柱金具
電柱金具他設置場所に応じた最金具があります。金具の選択に迷われたら、ご相談下さい。専門スタッフがお答えいたします。

サイズ・曲率(mm)

<仕様>    鏡面サイズ φ500mm  重量: 3キログラム      鏡面R: 1200


ご注文はこちらをクリック 500φミラー商品へ

特長は復元能力に優れたSRフード ゴコウミラー(カーブミラー)

ゴコウミラー(ステンレス製カーブミラー)支柱取付写真

特長

  1. ゴコウミラー(ステンレス製カーブミラー)は、道路反射鏡協会発行、道路反射鏡設置指針に基づく品質検査・構造強度試験合格認定品です。
  2. SUS304特殊ステンレス(ミラーグレード)鋼を鏡面に使用し、永年の研究開発から生まれた全自動研磨機ラインにより、特殊パフならびに研磨剤を使い、超微粒研磨工法の採用で、すばらしい光輝性があります。
  3. 走行上の安全性から、正確な映像と距離感を重視し、不必要な視界の拡大を避け(視界を拡大するに従って、映像は変化し、距離感は失われます)、映像効率ともっともバランスの取れた曲率半径を採用しています。
  4. フードは復元能力があり、しかも耐候性と柔軟性に優れたSRフード採用しています。

復元能力に優れたSRフード

復元能力に優れたSRフード

SRフードは復元能力に優れ、強い外圧を加えても破損することなく、元の形状に戻ります。
また、他の樹脂材と比較して柔軟性に優れています。
熱安定性に優れ、特に高温域〔35℃〕での加熱減量変化が少ないです。
耐候性材を混入し、紫外線等による劣化の防止対策を施しています。
本来は透明ですが、着色等により耐候性がよくなります。

(本品はオレンジ色)

EVA樹脂代表的性質

密度 g/m3引っ張り強さKg/m3伸び %脆化温度軟化点
0.93140800<-7570

カラーバリエーション

ゴコウミラーのフード及び、鏡面周囲の取付枠の色は、標準でオレンジですが、景観に配慮して、その他の色のミラーをご希望の場合は、ご相談下さい。

取付枠には、ブラウン、ベージュ、グレー、グリーンなどのカラーバリエーションがございます。また、ご要望により、ローズなど、その他のカラー塗装も可能です。また、フードをステンレスフードにした場合には、フード及び取付枠を同じカラーで統一することも可能です。

サイズ・曲率(mm)

サイズ曲率半径鏡面板厚
丸型φ600R2,2001.0
φ800R3,0001.0
φ1000R3,0001.0
角型450×600R3,0001.0
600×800R3,6001.0

ご相談は、お客様サポートへ

鏡面サイズ比較写真

ゴコウミラー(ステンレスカーブミラー)丸型サイズ比較写真ゴコウミラー(ステンレスカーブミラー)角型サイズ比較写真

φ600mm        φ800mm       φ1000mm        600mm×800mm    450mm×600mm

ご注文はこちらをクリック ゴコウミラー商品へ

リサイクル可能なアクリル製 ライトミラー(カーブミラー)

ライトミラー  アクリル製カーブミラー(道路反射鏡)

リサイクルマークリサイクル可能なアクリルミラー「ライトミラー」21世紀のニーズに応えた画期的なライトミラー!!地球環境に優しい製品です。

裏板、フード、取り付け枠にアルミを使用し、今までは、産業廃棄物扱いだったものが再利用資源として扱われ、産廃のコストを軽減します。鏡面以外は全てマテリアルリサイクル可能です。

特長

  1. 裏板、フード、取り付け枠にアルミを使用リサイクル性の向上と軽量化を同時に実現しました。 但し、角型ミラーの裏板はFRP仕様です。
  2. 裏板はプレス加工生産の為、強度、質感ともに優れています。
  3. 各部品をビス止めにし、裏板と取付金具の接合部分を露出ボルト締めにした事により、アルミ、鉄の分別解体も容易になりました。

裏板はプレス加工のアルミ製

プレス加工のライトミラーの裏板写真

※写真は600φ裏板

裏板をオレンジ色に塗装したものもあります。

裏板オレンジの写真を入れる。

設置場所に応じた様々な取付金具

取付金具
様々な取付金具 を見る

電柱金具
電柱金具他設置場所に応じた最適な金具があります。金具の選択に迷われたら、ご相談下さい。専門スタッフがお答えいたします。

アクリル製ミラー設置例

角ミラーを天井から吊り下げました。
このような取り付け方も可能です。
数々の金具とミラーで適切な設置方法を
ご検討ください。

サイズ・曲率(mm)

サイズ曲率半径鏡面板厚
丸型φ600R2,2003.0
φ800R3,0003.0
φ1000R3,6003.0
角型450×600R3,0003.0
600×800R3,6003.0

ライトミラーの商品購入はこちらへご注文はこちらをクリック

  • 2017.05.15
  • 23:43

高輝度反射リング採用 リブミラー(カーブミラー)

夜間抜群の反射効果で危険地帯を早期に確認!!

高輝度反射リングのステンレス製ミラー「リブミラー」

特長

  1. リブミラーは、ステンレス製カーブミラーの鏡面周囲に、高輝度反射シートを貼付したゴコウオリジナルカーブミラー(道路反射鏡)です。
  2. 昼は明るいデザインで、夜は抜群の反射効果により、危険地帯を早期に確認でき、交通安全上、非常に高い効果が得られます。
  3. リブミラーは、道路反射鏡協会発行、道路反射鏡設置指針に基づく品質検査・構造強度試験合格認定品です。

ヒヤッとしたことはありませんか!

あなたは、運転中 夜間や霧が発生した時に、 急カーブや見通しの効かない交差点でヒヤッとした事はありませんか?
こんな場所でこそ、リブミラーの効果が発揮されます。

リブミラーなら、高輝度反射効果により夜間、カーブ地点、交差地点等の危険地帯を早期に視認することが出来ます。

リブミラー(こんな急カーブや交差点でひやっとしたことはありませんか。


リブミラーは警察庁交通局及び国土交通省道路局のガイドに基づき、長期に渡り交通安全対策に従事しております。

なるほど納得!リブミラーはここが違う

リブミラー普通のミラーと夜間こんなに違います。

夜間や霧などの悪天候時に優れた視認性を発揮し、危険地帯の早期発見・事故防止に効果を発揮します。

樹脂枠リブミラーができました

樹脂枠リブミラーはこんなに柔軟!

樹脂枠のリブミラーが出来ました。SRフードと同じEVA樹脂で、復元力が有り、接触しても、傷つくことなく、接触危険度の高い場所への設置にも最適です。

※樹脂枠は丸型のみで、角型は従来のステンレスリブリングです。

フードも復元能力に優れたSRフード採用

やわらかフードを手で押さえた写真 やわらかフードから手を離した写真

フードも当たっても、破損することなく、車も傷つけないSRフード(EVA樹脂)だから、安全安心。

こんな曲柱を使う狭いスペースにも

曲柱を使う狭いスペースに  路地地図

設置場所に応じた様々な取付金具

取付金具

取付金具 60.5φ 76.3φにも対応可能です。
様々な取付金具 を見る

電柱金具
電柱金具他設置場所に応じた最適な金具があります。金具の選択に迷われたら、ご相談下さい。専門スタッフがお答えいたします。


カラーバリエーション

色は全部で5色 (反射シートカラーサンプル)
従来の赤・緑・青に加えて、カーブミラーなどと同じ標準色のオレンジや景観重視のブラウンがあります。

リブ 反射シートカラー 赤
レッド

リブ 反射シートカラー オレンジ
オレンジ

リブ 反射シートカラー 青
ブルー

リブ 反射シートカラー 緑
グリーン

リブ 反射シートカラー 茶
ブラウン


サイズ・曲率(mm)

サイズ曲率半径鏡面板厚
丸型φ600R2,2001.0
φ800R3,0001.0
φ1000R3,0001.0
角型450×600R3,0001.0
600×800R3,6001.0

ご注文はこちらをクリック リブミラー商品へ

鏡面サイズ比較写真

リブミラー丸型鏡面サイズ比較写真

φ600mm       φ800mm          φ1000mm

曇り防止機能付! ゴコウどらい・リブどらい(カーブミラー)

ゴコウどらい・リブどらい  ステンレス製防曇カーブミラー(道路反射鏡)

どんな天候でも曇らないリブどらいどんな天候でも曇らないゴコウどらい(防曇カーブミラー)そのミラーは大丈夫?
朝の交通ラッシュ時に曇ったミラーは 大変危険です。
ゴコウどらい リブどらいなら 曇り知らずで、安心です。
一番必要な時に曇って見えないなんて事はありません。


特長

気温蓄熱方式で24時間ぽっかぽか
  1. 鏡面より遠赤外線放射により蓄熱剤に熱を蓄熱するので、時間遅れが無く、蓄熱量が増加します。(PAT)
  2. 蓄熱剤は弾性ゲル化されているので、振動や衝撃を吸収する効果があり、長時間にわたり機能低下がありません。(PAT)
  3. 鏡面の裏側に熱の緩衝材が入っているので、早朝の気温上昇時の曇り防止に特に効果を発揮します。(PAT)
  4. 当社のどらいミラーには安全作業に少しでも、役立つように標準仕様で「落下防止金具」をお入れしています。
  5. ゴコウどらい及びリブどらいは、道路反射鏡協会発行、道路反射鏡設置指針に基づく品質検査・構造強度試験合格認定品です。

※ 落下防止金具

落下防止金具

落下防止金具の使い方(PDFファイル)

Q.カーブミラーの鏡面が曇るのはなぜ?

A.カーブミラーが夜間から早朝にかけて曇るのは、鏡面の温度が下がり、周囲の温度より低くなるためです。そうです。冷たいビールを入れたジョッキの周りに水滴が付くのと同じなのです。

冷たいビールと同じなんだね。       鏡面と外気温の変化を表したグラフ

Q.どらいはなぜ曇らないの?

A.日中の外気温から蓄えた熱エネルギーで、夜間、外気温より、鏡面温度を高く保つ事ができるため鏡面が曇らないのです。

日中の外気温から熱エネルギーを蓄える!!蓄えた熱エネルギーで外気温より鏡面の温度が高く曇り知らず!!

曇りを防ぎ、霧、霜、雪を寄せ付けません。鏡面はいつも乾いた状態で安心、安全!

実例写真

 どらいミラーと普通のアクリルミラー 曇らないりぶどらいと曇った普通のミラー

構成図

どらいミラー構成図

サイズ・曲率(mm)

サイズ曲率半径鏡面板厚
丸型φ600R2,2001.0
φ800R3,0001.0
φ1000R3,0001.0

ご注文はこちらをクリック どらいミラー商品へ

リブどらいカラーバリエーション

色は全部で5色 (反射シートカラーサンプル)
従来の赤・緑・青に加えて、カーブミラーなどと同じ標準色のオレンジや景観重視のブラウンがあります。

リブ 反射シートカラー 赤
レッド

リブ 反射シートカラー オレンジ
オレンジ

リブ 反射シートカラー 青
ブルー

リブ 反射シートカラー 緑
グリーン

リブ 反射シートカラー 茶
ブラウン


設置場所に応じた様々な取付金具

取付金具
様々な取付金具 を見る

電柱金具
電柱金具他設置場所に応じた最適な金具があります。金具の選択に迷われたら、ご相談下さい。専門スタッフがお答えいたします。


カーブミラー(道路反射鏡)基礎寸法

カーブミラー(道路反射鏡)用支柱・基礎寸法

風力に適応する支柱寸法

風力に適応する支柱寸法(単位mm)
支柱の寸法
一面鏡二面鏡
風速鏡面の大きさ外径肉厚長さ外径肉厚長さ
40m/sec φ60076.33.2360076.33.24000
φ80076.33.2400089.13.24400
φ100089.13.24400101.64.24800
450×60076.33.2360076.33.24000
600×80076.33.2400089.13.24400

道路反射鏡の基礎寸法

鏡面数種類根入れ長さ(cm)
基礎幅30cm基礎幅40cm基礎幅50cm基礎幅60cm
未舗装舗装未舗装舗装未舗装舗装未舗装舗装
一面丸型φ6001007090708060
φ800120901108090708060
φ1000140100120901108010070
角型450×6001007090707050
600×800120901007090708060
二面丸型φ60013010011080100708060
φ8001101301001209011080
φ1000120150110130100
角型450×6001301001108090708060
600×8001101301001209010070

安全上のご注意

  • 施工については、施工主と充分協議の上、道路反射鏡設置指針を遵守し施工して下さい。
  • 本来の施工方法以外で施工使用した場合、強度不足等により思わぬ事故発生の原因となりますので、御注意下さい。
  • ボルト、ナットは、充分に締め付けて下さい。


ステンレス製カーブミラーご購入をご検討の方は、こちらをクリック

アクリル製カーブミラーご購入をご検討の方は、こちらをクリック

  • 2023.01.25
  • 11:14

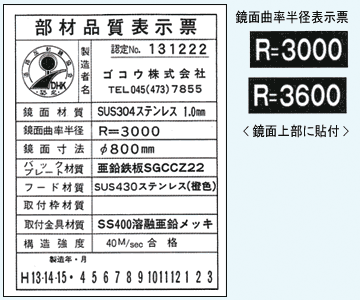

ゴコウのカーブミラーは道路反射鏡協会認定

ゴコウのカーブミラーは「道路反射鏡協会」の認定品です。

当社の製品は、「道路反射鏡設置指針」に基づく、品質検査、構造強度試験に合格した製品です。道路反射鏡協会認定の鏡面曲率半径表示票及び部材品質表示票を貼付しています。

※ ダウンロードサイトより、カタログ・御承認伺・材料証明書がダウンロードできます。

道路反射鏡協会認定品

その他の情報

  • 2008.11.18
  • 09:35

カーブミラー(道路反射鏡)用支柱

支柱仕上

材質は、鋼管。

防錆処理の方法に 静電粉体塗装と下地亜鉛+静電粉体塗装を施したものがあります。

標準は、オレンジ色。

その他、塗装により、白色、ブラウンなど、着色可能です。オレンジ色以外の支柱については、ご相談下さい。

支柱形状

直柱、曲柱、上曲柱などがあります。

ご注文はこちらをクリック直柱曲柱・上曲柱商品

※ 小曲がりなどのご注文は、お問い合わせ窓口へ ゴコウ株式会社 TEL:045-473-7855

直支柱 (標準仕様) ネカセ 2本付

サイズ

φ76.3×3.2×3600

φ76.3×3.2×4000

φ89.1×3.2×4400

φ101.6×4.2×4800

形状

直支柱φ76.3×3.2×3600直支柱φ76.3×3.2×4000直支柱φ89.1×3.2×4400直支柱φ101.6×4.2×4800

標準適応鏡面

φ600S
□450×600S

φ600W
φ800S
□450×600W
□600×800S

φ800W
φ1000S
□600×800W

φ1000W

曲支柱 (標準仕様) ネカセ 2本付

サイズ

φ76.3×3.2×3600

φ76.3×3.2×4000

φ89.1×3.2×4400

φ101.6×4.2×4800

形状

曲支柱φ76.3×3.2×3600曲支柱φ76.3×3.2×4000曲支柱φ89.1×3.2×4400曲支柱φ101.6×4.2×4800

標準適応鏡面

φ600S
□450×600S

φ600W
φ800S
□450×600W
□600×800S

φ800W
φ1000S
□600×800W

φ1000W

上曲支柱 (標準仕様) ネカセ 2本付

サイズ

φ76.3×3.2×3600

φ76.3×3.2×4000

φ89.1×3.2×4400

φ101.6×4.2×4800

形状

上曲支柱φ76.3×3.2×3600上曲支柱φ76.3×3.2×4000上曲支柱φ89.1×3.2×4400上曲支柱φ101.6×4.2×4800

標準適応鏡面

φ600S
□450×600S

φ600W
φ800S
□450×600W
□600×800S

φ800W
φ1000S
□600×800W

φ1000W

安全上のご注意

  • 施工については、施工主と充分協議の上、道路反射鏡設置指針を遵守し施工して下さい。
  • 本来の施工方法以外で施工使用した場合、強度不足等により思わぬ事故発生の原因となりますので、御注意下さい。
  • ボルト、ナットは、充分に締め付けて下さい。

カーブミラー(道路反射鏡)取付金具の比較

鏡面取付金具 A金具

鏡面取付金具です。鏡面サイズによってA-1金具とA-2金具があります。

ご購入いただいたステンレスミラーの箱の中に同梱されます。それぞれボルトが一緒に入ります。

※ ライトミラーは、鏡面に取り付けた状態で、梱包されます。

鏡面取付A金具鏡面取付金具A金具

A1金具用ボルト     A1B2金具

支柱取付金具 B金具

支柱へ取り付ける為の金具です。支柱のサイズによって、B-1、B-2、B-3金具があります。
その他、50.6φ用、60.5φ用などもあります。
ご購入いただいたカーブミラーの箱の中に同梱されます。それぞれボルトが一緒に入ります。
※ 鏡面サイズと支柱の適応関係は、「支柱について」及び、「風力による適応支柱寸法」をご参照下さい。

支柱取付金具支柱取付写真76.3φ

A金具+B金具

ダブルアーム(二面鏡用アーム)

二面鏡用アームです。
カーブミラーのWのセットには、同梱されます。鏡面のサイズ、支柱のサイズによって、いくつかの種類があります。

各サイズとも、ブラウンとベージュ色があります。また、ご希望により、その他のカラー塗装も可能です。

ダブルアーム

その他、L=360 L=480 のサイズもございます。(東大阪市仕様)

二面用アーム L=360二面用アーム L=480

二面用アーム取付写真 後ろ、前

落下防止金具

落下防止金具少しでも安全作業に役立つように、どらいミラーには、標準仕様で、同梱されています。

落下防止金具の使い方



Lアーム

支柱とカーブミラーの距離をとりたいときに使用します。

Lアーム76.3×L450 H=250
76.3φ用 L=450 H=260

ご注文はこちらをクリック

Lアーム76.3×L550 H=250 76.3φ用 L=550 H=260

ご注文はこちらをクリック

Lアーム76.3×L700 H=250
76.3φ用 L=700 H=260

ご注文はこちらをクリック

Lアーム76.3×H=600
76.3φ用 L=300 H=600

ご注文はこちらをクリック

Lアーム オレンジ 76.3φ用 L=450 H=450
オレンジ 76.3φ用 L=450 H=450

ご注文はこちらをクリック

Lアーム オレンジ 76.3φ用 L=450 H=450
オレンジ 89.1φ用 L=450 H=450

ご注文はこちらをクリック


電柱アーム(電柱共架金具)

電柱用取付金具です。

電柱アーム76.3×L300
76.3φ用 H=350 ベース部 160×300
自在金具付き
ご注文はこちらをクリック

電柱アーム76.3×L300
76.3φ用 H=450 ベース部 160×300
自在金具付き

ご注文はこちらのサポートページまたは、お電話にてお問い合わせください。

電柱アーム76.3×L300
89.1φ用 H=350 ベース部 180×300

ご注文はこちらをクリック

電柱アーム76.3×L300
電柱アーム 東大阪市仕様

ご注文はこちらをクリック


ガードレール共架

ガードレール共架用金具です。

60.5φ用のご注文はこちら | 76.3φ用のご注文はこちら | 89.1φ用のご注文はこちら

ガードレール共架金具60.5φ用,76.3φ用、89.1φ用


壁掛けアーム(壁用取付金具)

壁面用取付金具です。

壁用取付金具
76.3φ用 L=300 ベース部 180×300
オレンジ塗装もございます。

ご注文はこちらをクリック

壁用取付金具 オレンジ

オレンジ塗装 76.3φ用
L=350 ベース部 200×300

ご注文はこちらをクリック


カーブミラー(道路反射鏡)清掃

Q.カーブミラーの清掃をすることになりましたが、どんな洗剤を使用して、 どのように掃除したらよいでしょう?

A. ミラーの清掃に使用される洗剤は、普通の汚れでしたら家庭に有ります中性洗剤で良いかと思います。
御注意される点は、ミラー鏡面がステンレス製 と、アクリル樹脂製が有りますので清掃の前に、鏡面を軽く手で押して下さい。 アクリル製品は凹みます。ステンレス製品は凹みませんので確認して下さい。(アクリル樹脂製鏡面はやわらかく、傷付きやすいのでご注意下さい。)いずれも、 清掃に当たっては、 柔らかい布かスポンジを使用して下さい。タワシ等硬い素材の物での使用は、鏡面に傷が付きますので 、使わないで下さい。 又、洗剤 が残りますと、乾いた時に白く映ることが有りますので、仕上げ専用の柔らかい布を御用意されてしっかりふきとってください。

清掃しても汚れが落ちな いケースが有ります。ステンレス製品では、汚れが鏡面の中まで浸透してしまった物、又、アクリル製品では、鏡面がミルクをこぼした様に、白濁した物は製品の寿命であり、元通りにはなりませんので、新しいものとの取替えをご検討ください。

ステンレス製カーブミラーご購入をご検討の方は、こちらをクリック

アクリル製カーブミラーご購入をご検討の方は、こちらをクリック
